Деаэратор ДА-5/8

Устройство и применение

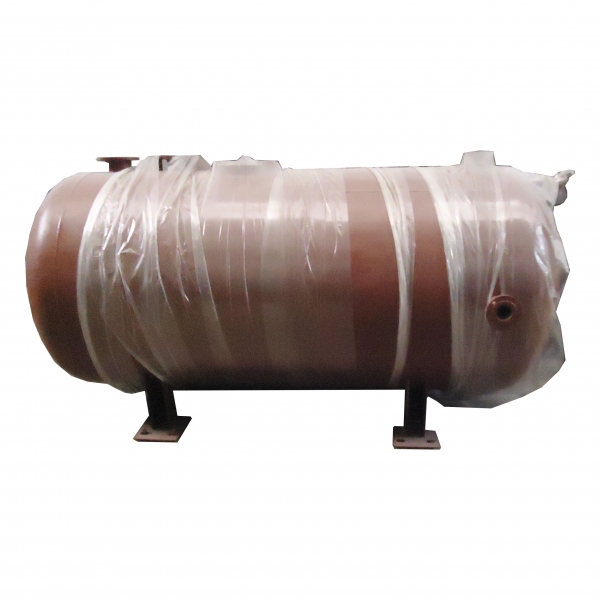

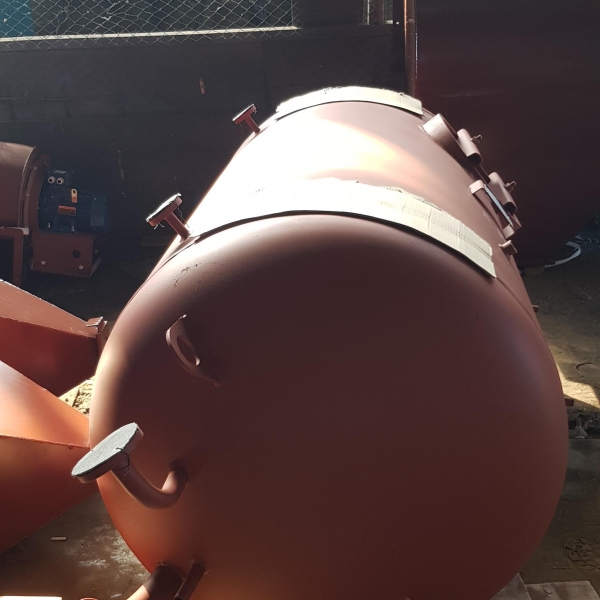

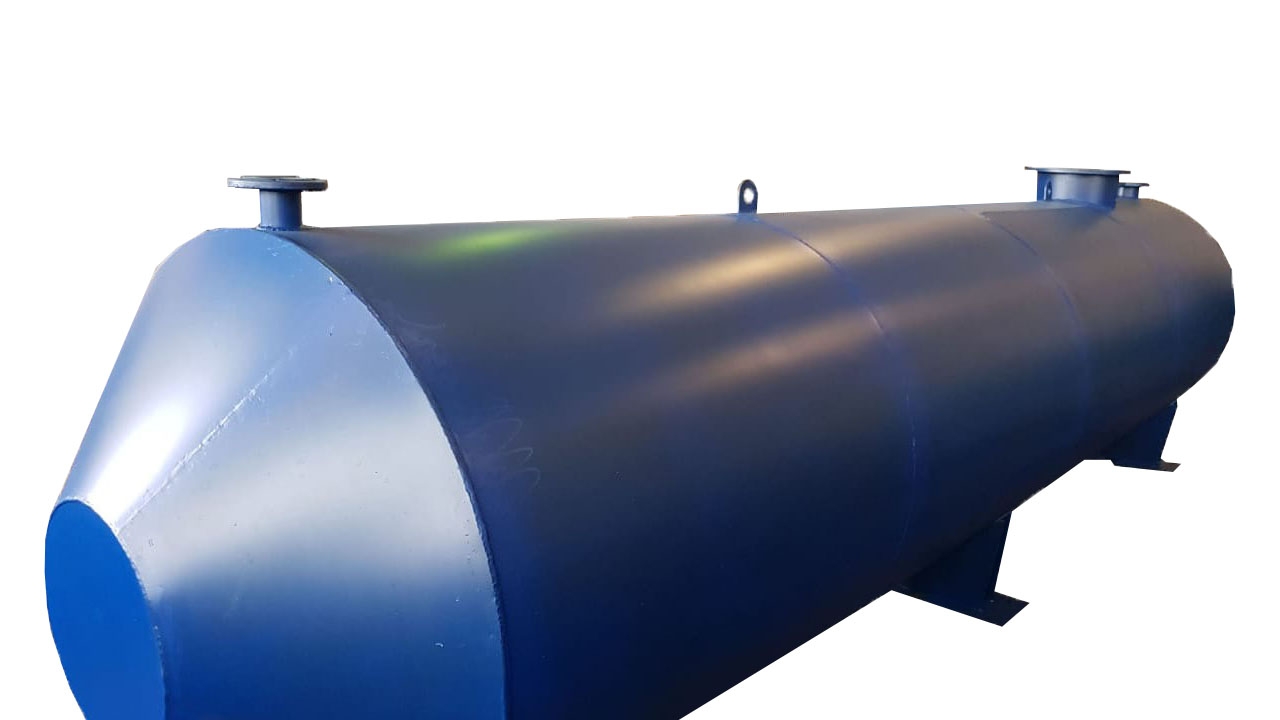

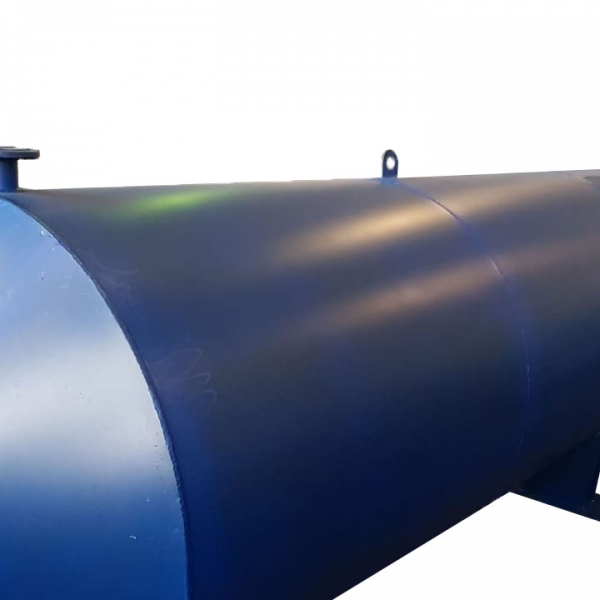

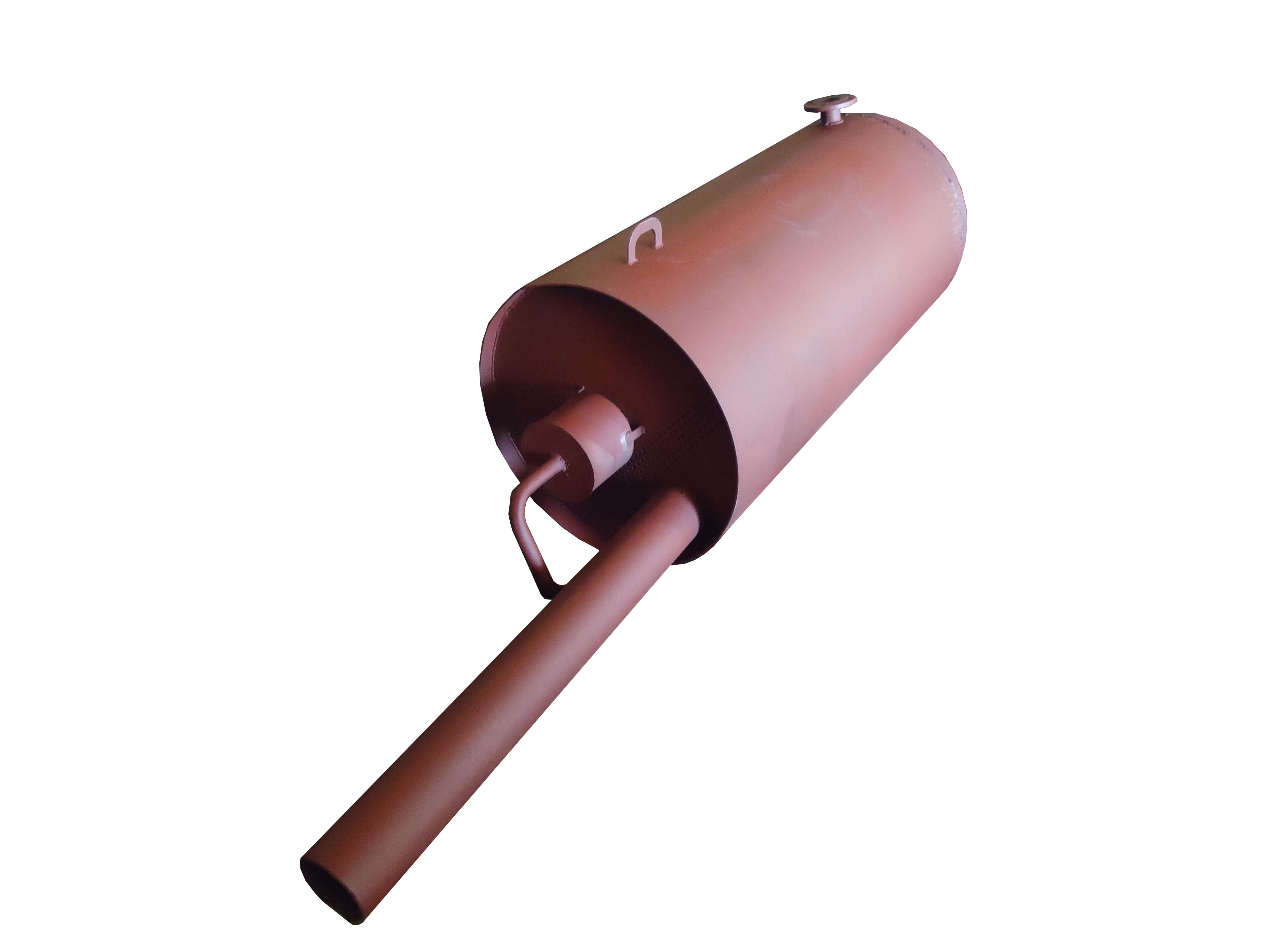

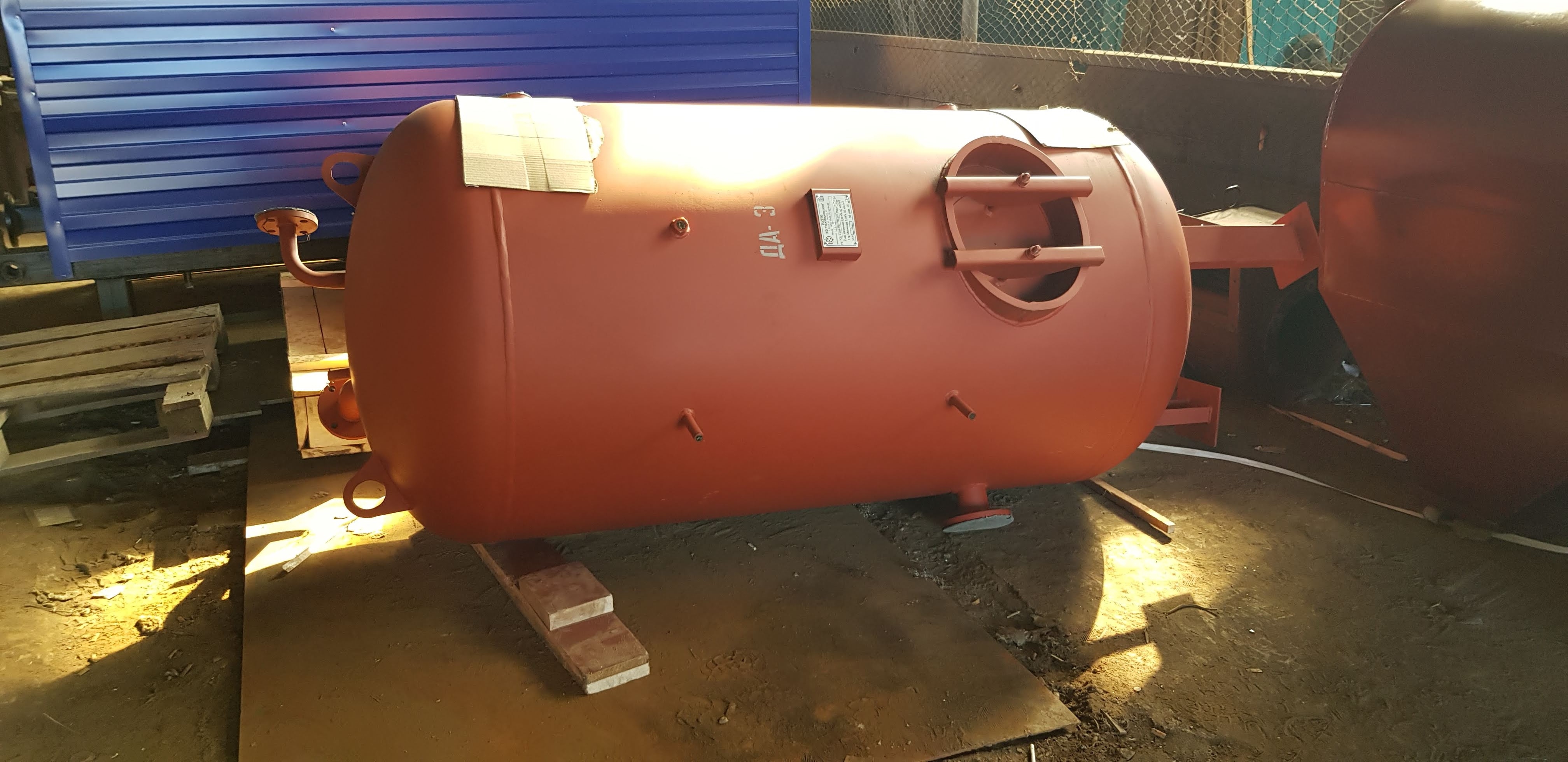

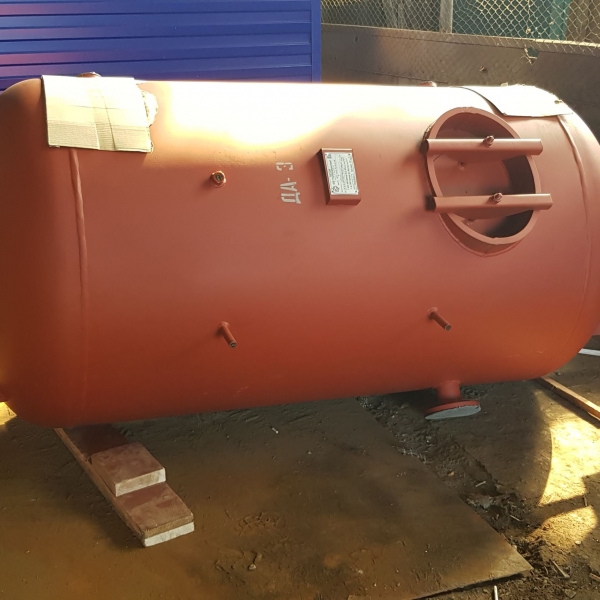

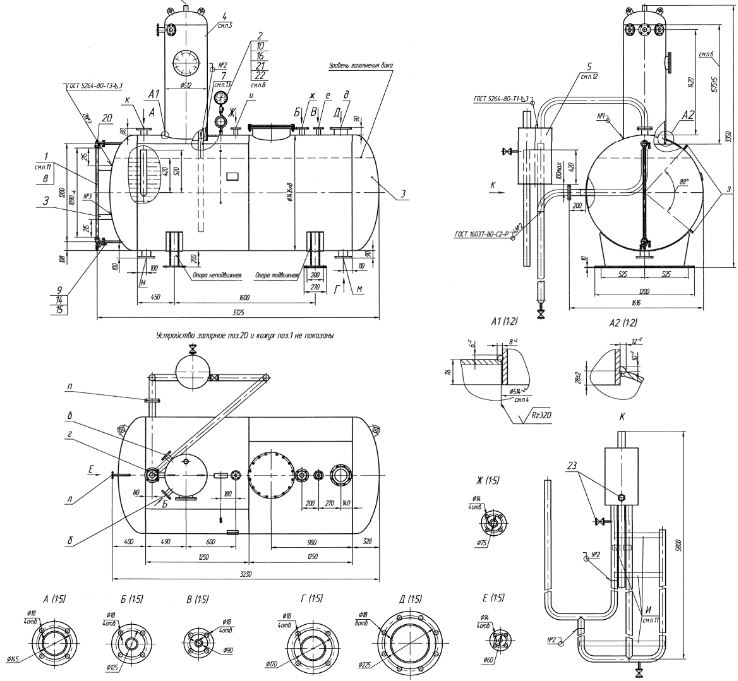

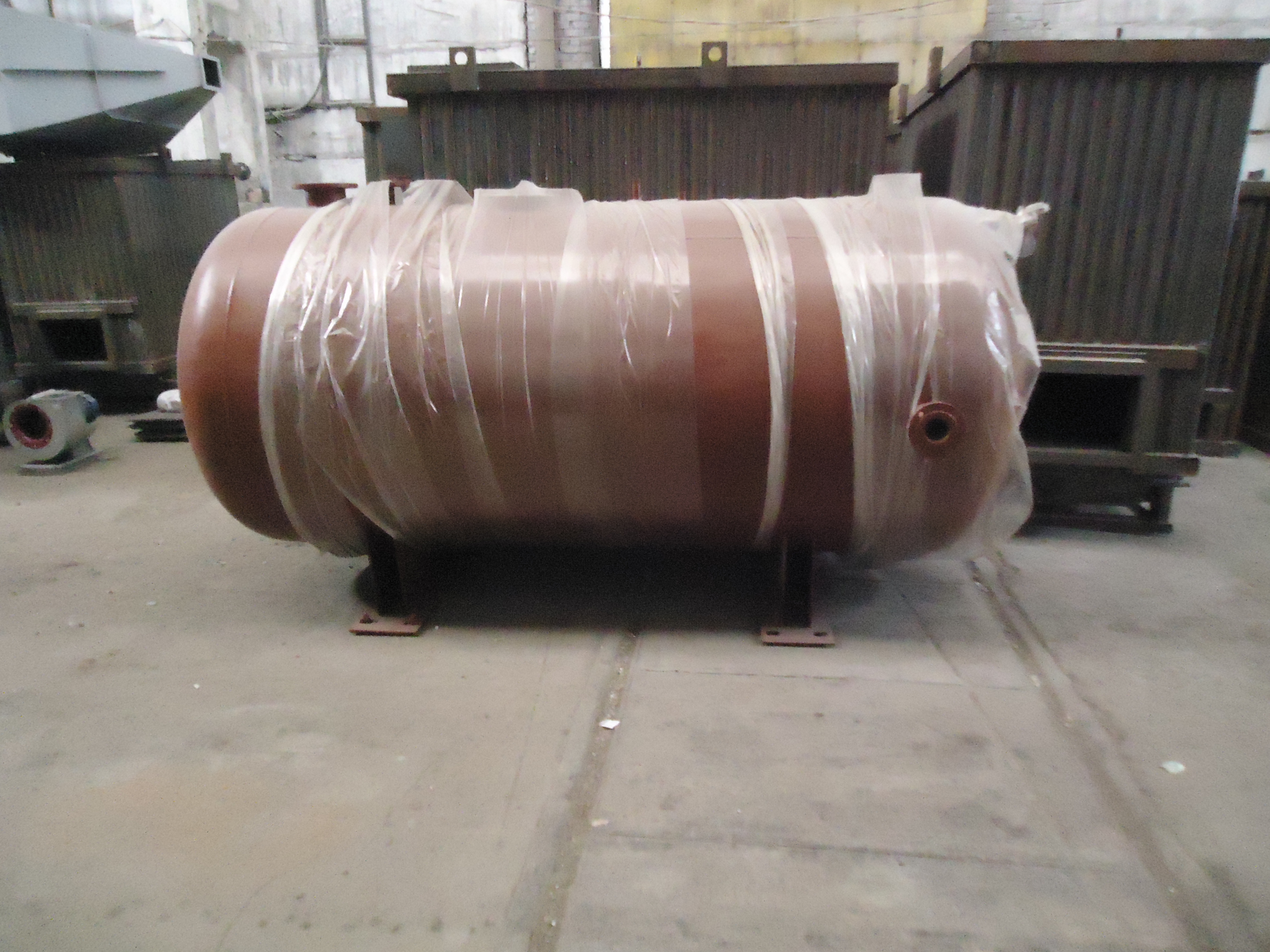

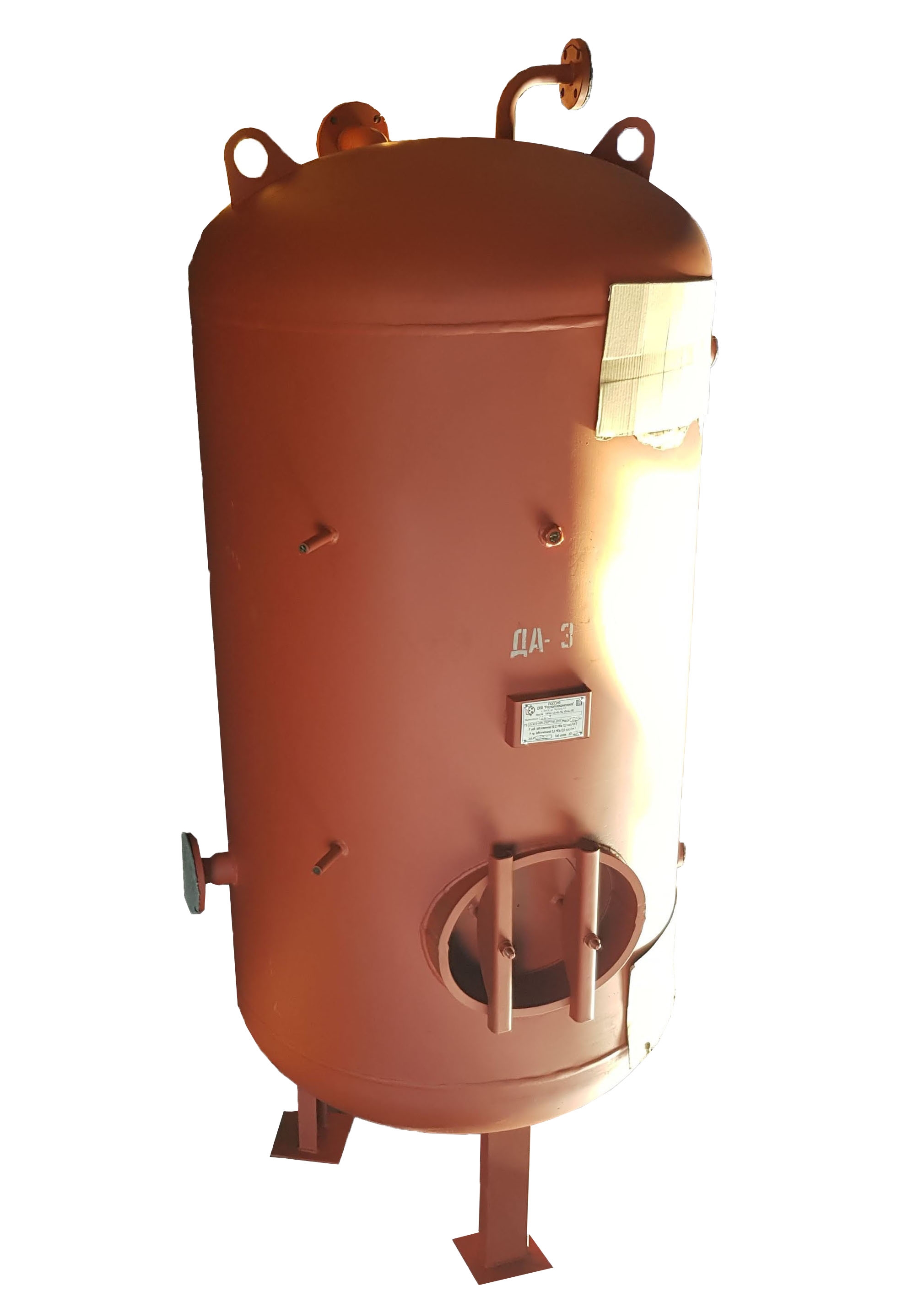

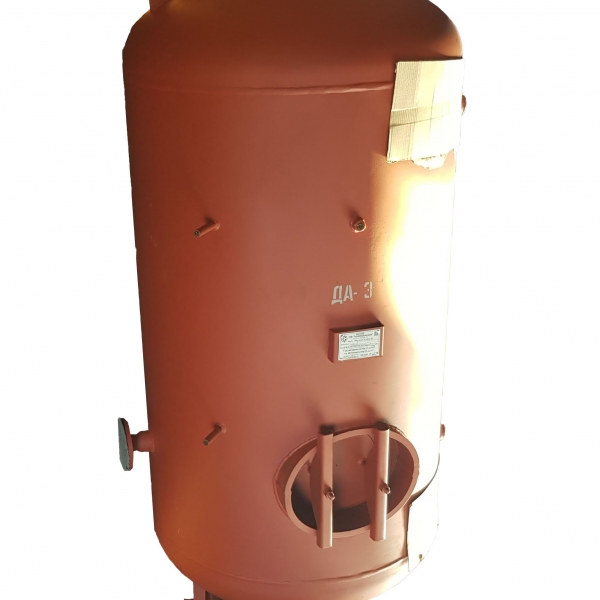

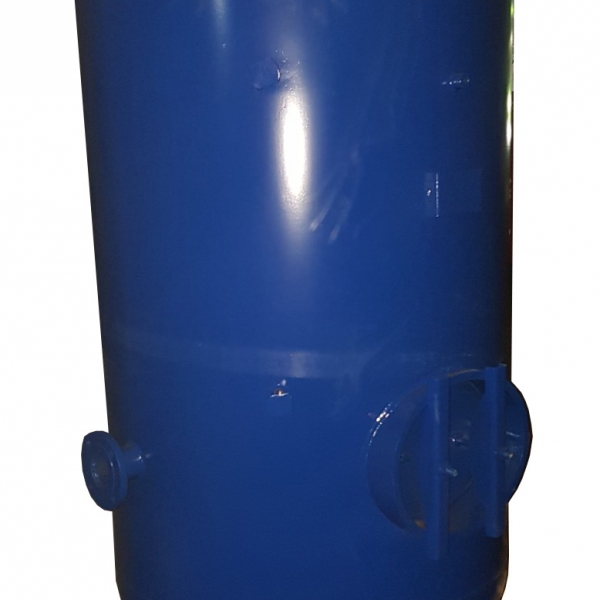

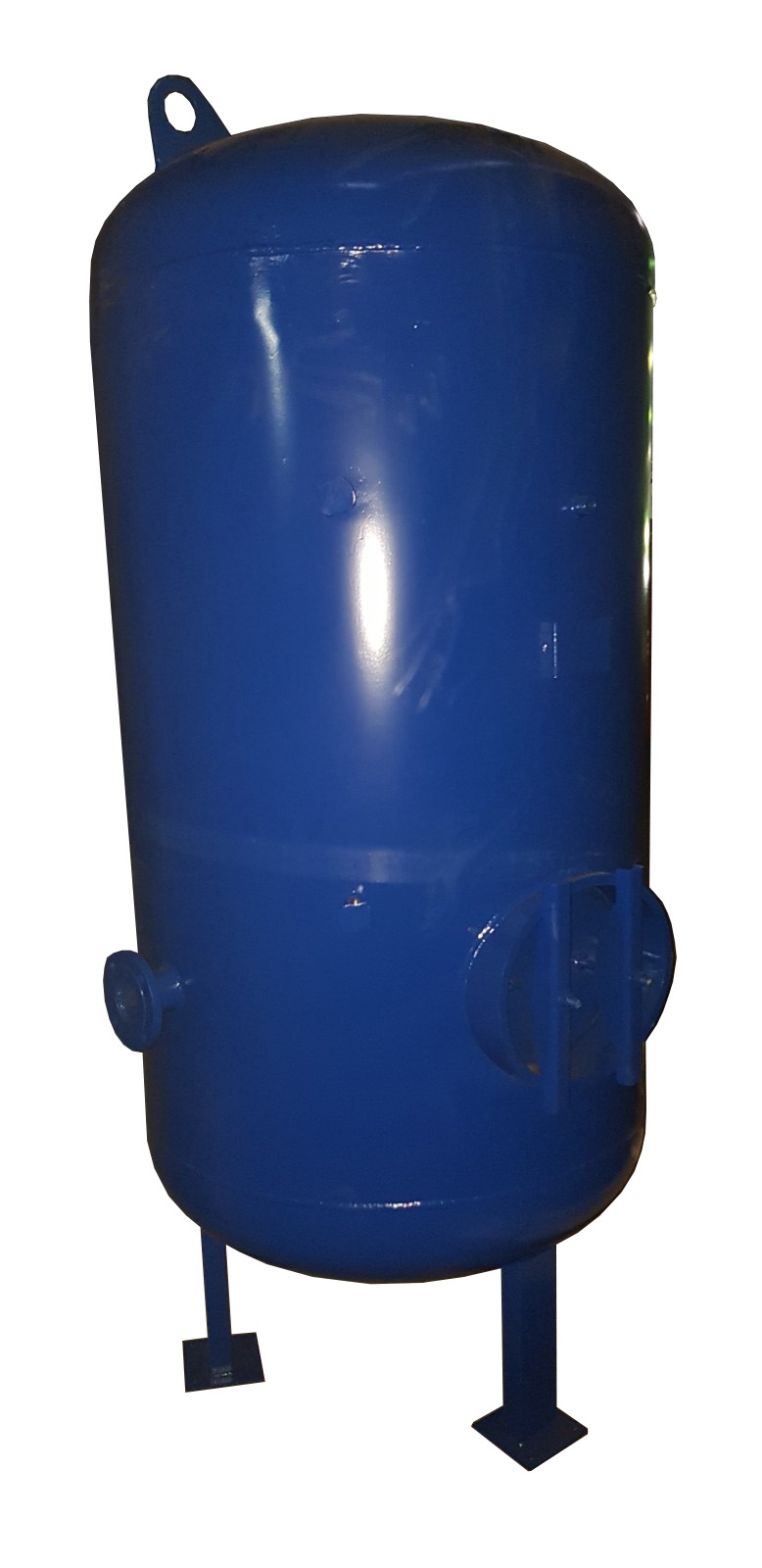

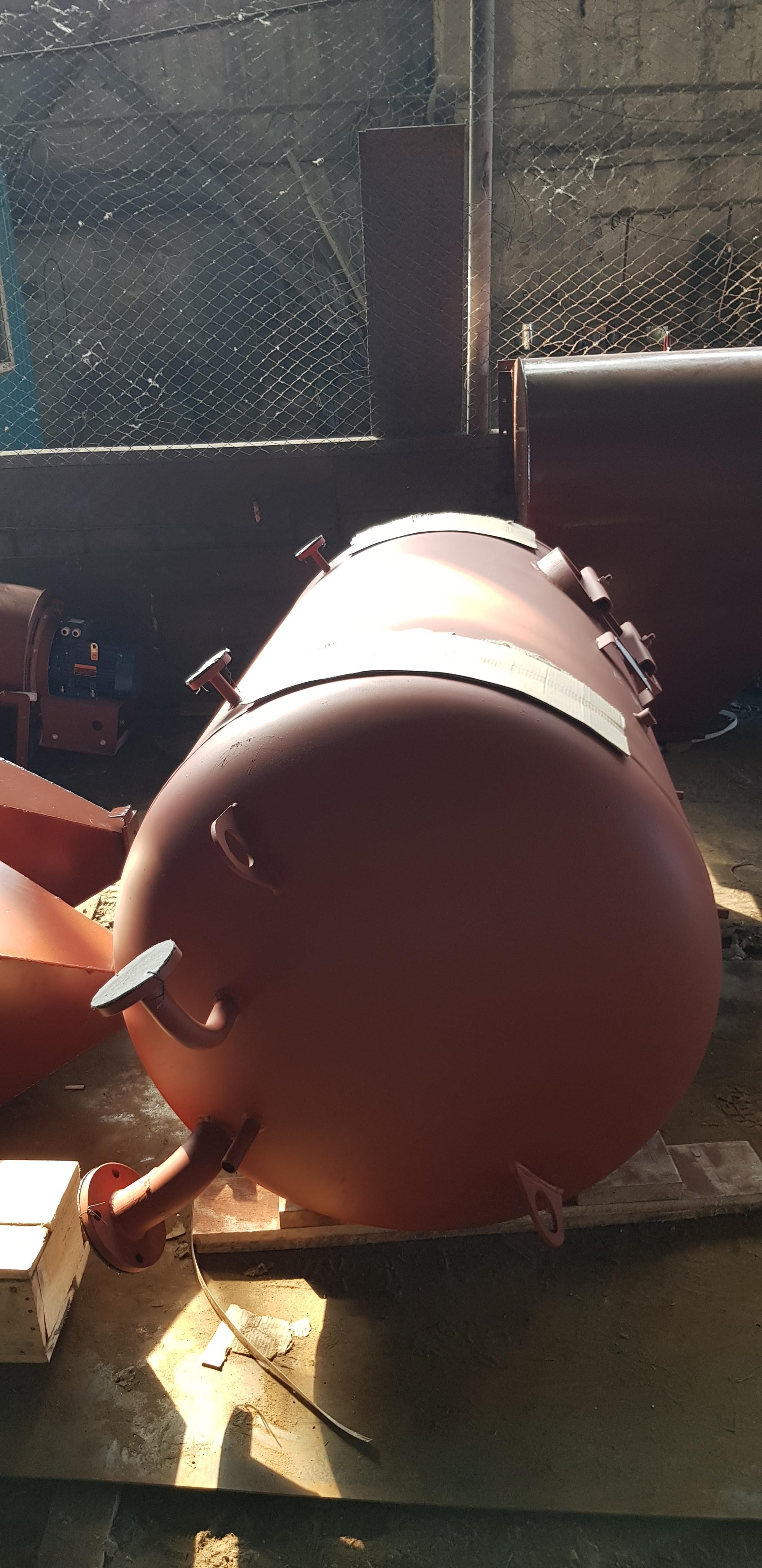

Деаэратор ДА-5/8 представляет собой горизонтальный или вертикальный, цилиндрический сосуд с эллиптическими днищами и патрубками входа и выхода рабочей среды, подключения трубопроводов и арматуры, в котором размещаются деаэрирующие элементы. Деаэратор ДА-5/8 имеет опоры. В деаэраторе ДА-5/8 предусмотрены патрубки для подключения комбинированного предохранительного устройства (гидрозатвора), состоящего из двух гидрозатворов, объединенных в гидравлическую систему, и расширительного бачка.

Вода для деаэрации поступает в деаэратор ДА-5/8 через распределительную трубу в верхнюю часть и через отверстия стекает струями на перфорированную тарелку, после сливается на лоток и в аккумулирующий объем деаэратора ДА-5/8, где находится затопленное барботажное устройство.

В барботажное устройство деаэратора ДА-5/8 подается греющий пар, проходя по каналу попадает в струйный отсек. Не сконденсировавшийся пар, насыщенный газами, отводится через патрубок на охладитель или в атмосферу. Температура пара, поступающего в бак, должна быть меньше 250°С.

В струйном отсеке колонки происходит нагрев воды до температуры, близкой к температуре насыщения, соответствующей давлению в колонке, осуществление грубой дегазации воды и конденсация большей части пара. Далее деаэрация воды в деаэраторе ДА-5/8 продолжается в затопленном барботажном устройстве за счет барботирования ее паром и последующего вскипания, обусловленного перегревом воды.

Условное обозначение

Деаэратор ДА-5/8, где:

• Д — деаэратор;
• А — атмосферный.

Эксплуатация и техническое обслуживание

Эксплуатация и техническое обслуживание деаэратора ДА-5/8 должно осуществляться квалифицированным персоналом.

Работа деаэратора ДА-5/8 осуществляется в автоматическом режиме при постоянном регулируемом давлении (0,12 МПа) и регулируемом уровне воды в баке. Пуск и остановка деаэратора проводится вручную.

Деаэратор ДА-5/8 должен работать непрерывно, периодическая работа не допускается.

Отключение деаэратора ДА-5/8 производится в соответствии с планом осмотров и ремонтов, действующим на объекте, и в аварийных ситуациях.

Кроме того, деаэратор ДА-5/8 должен отключаться:

• —при переполнении водой;
• —при появлении в нем гидравлических ударов.

Размещение и установка

Деаэратор ДА-5/8 предпочтительно располагать в помещении, допускается расположение на открытом воздухе в обоснованных случаях. Установка деаэратора ДА-5/8, комплектующих и обвязки их трубопроводами, а также схема установки приборов автоматического регулирования и контроля определяется проектной организацией в зависимости от условий, назначения и возможности объекта, на котором они устанавливаются.

Комплектация

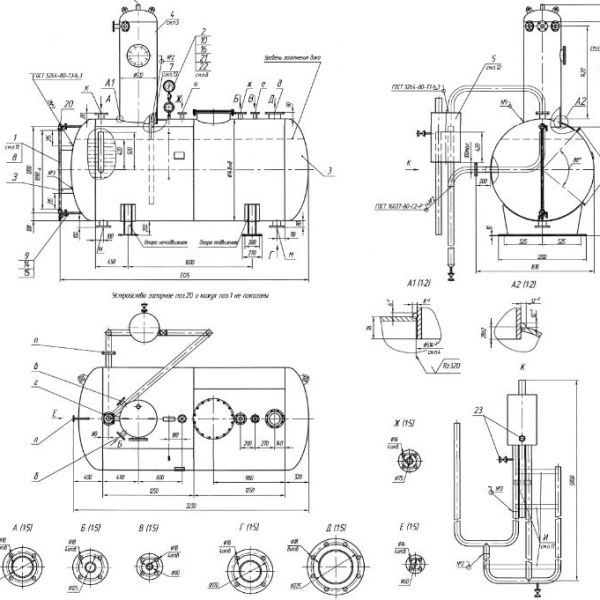

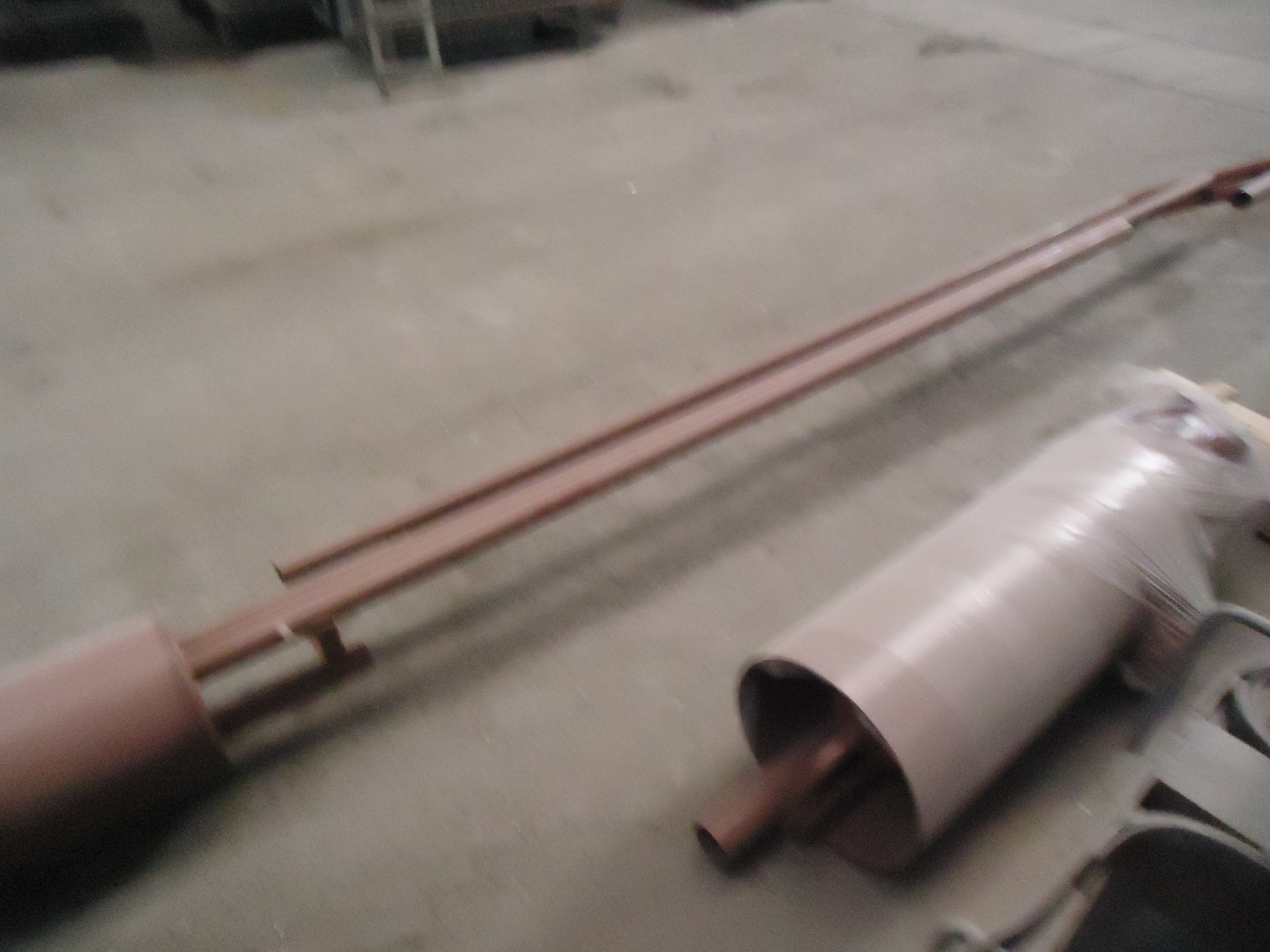

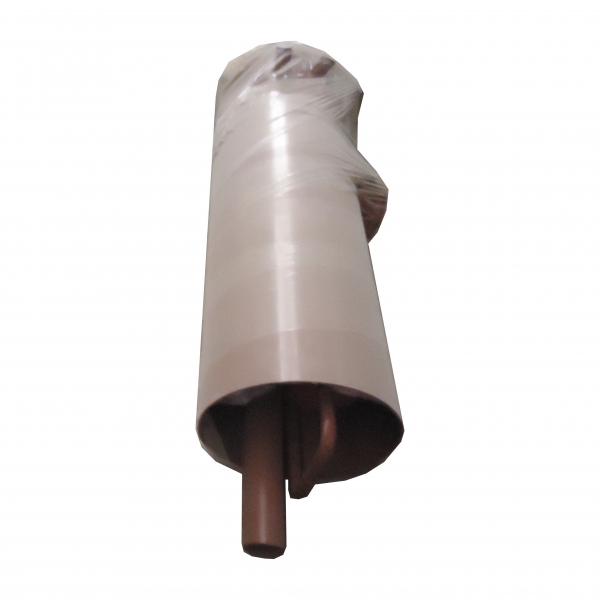

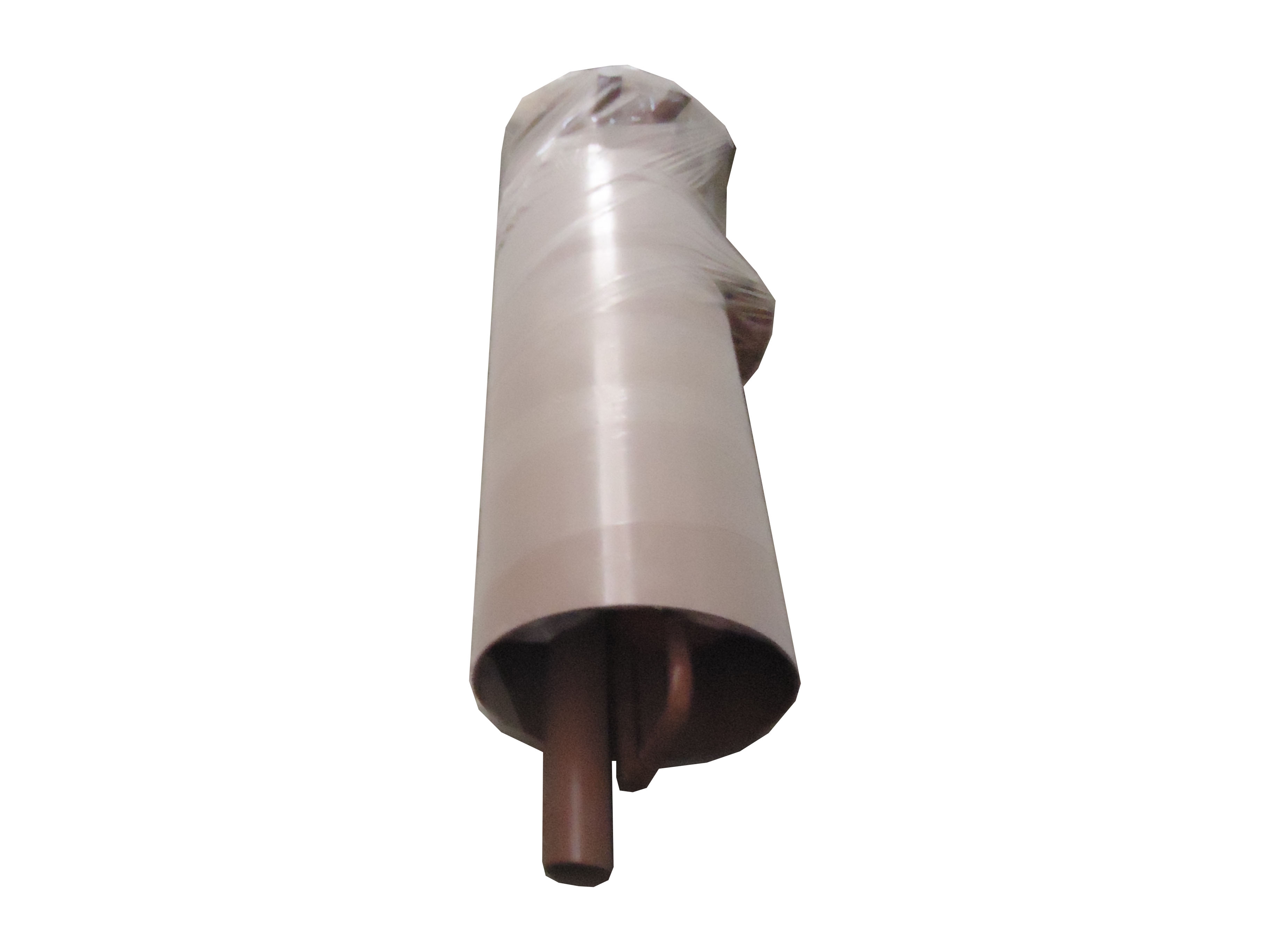

В комплектацию паровых деаэратора ДА-5/8 входит все необходимое для полноценной работы агрегата: деаэраторный бак (БДА), колонка деаэрационная (КДА), ящик с комплектующими изделиями, гидрозатвор. Поставляется техническая документация: Паспорт (руководство по эксплуатации), Сборочный чертеж со спецификацией.
